反滲透膜污染

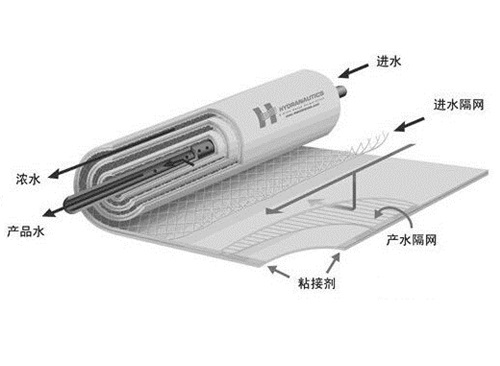

１、反滲透膜膜性能的損壞，而造成膜污染

（1）聚酯材料增強無紡布，約120μm厚；

（2）聚砜材料多孔中間支撐層，約40μm厚；

（3）聚酰胺材料超薄分離層，約0.2μm厚。

根據其性能結構，如滲透膜膜性能損壞有可能有以下幾點原因：

（1）新反滲透膜的保養不規范；

（2）保養符合要求下，貯存時間超出1年；

（3）停運狀態下，反滲透膜保養不規范；

（4）環境溫度在5℃以下；

（5）系統在高壓狀態下運行；

（6）關機時的操作不當。

２、水質變化頻繁而造成膜污染

原水水質同設計時的水質有變化，使預處理負荷加大，由于進水中含無機物、有機物、微生物、粒狀物和膠體等雜質增多，因此膜污染機率增大。

３、清洗不及時與清洗方法不正確而造成膜污染

在使用過程中，膜除了性能的正常衰減外，清洗不及時與清洗方法不正確也是導致膜污染嚴重的一個重要因素。

４、沒有正確投加藥劑

復合聚酰胺膜在使用中，因為聚酰胺膜耐余氯性差，在使用中沒有正確投加氯等消毒劑，加上用戶對微生物的預防重視不夠，容易導致微生物的污染。

５、膜表面磨損

膜元件被異物堵塞或膜表面受到磨損（如沙粒等），此種情況要用探測法探測系統內元件,找到已經損壞元件,改造預處理,更換膜元件

對膜進行清洗

      盡管料液經過各種預處理措施，長期使用后膜表面還可能產生沉積和結垢，使膜孔堵塞，產水量下降，因此對污染膜進行定期的清洗是必要的。但反滲透膜系統不能等 到污染很嚴重后才來清洗，這樣將會增加清洗難度，也使清洗步驟增多和清洗時間延長。要正確地把握清洗時機，及時清除污垢。

（1）清洗原則：

了解當地水質特征，對污染物進行化學分析，通過結果分析，來選擇最佳的清洗劑和清洗方法，為特定的給水條件下找出最佳方法提供依據；

（2）清洗條件：

A、產品水量比正常時下降5%-10%。

B、為保證產品水量，修正溫度后的供水壓力增加10%-15%。

C、透過水質電導率（含鹽量增加）增加5%-10%。

D、多段RO系統，通過不同段的壓降明顯增加。

（3）清洗方法

先進行系統反沖；

再進行負壓清洗；

有必要的情況下進行機械清洗；

再進行化學清洗；

有條件的可以超聲清洗；

在線電場清洗是一種很好的方法，便價格昂貴；

由于化學清洗效果比較好，其余方法有些不容易實現，而各供應商提供的藥劑雖名稱及使用方法不盡相同，但其原理大致相同。

（4）清洗步驟如下：

清洗單段系統：

A、配置清洗液；

B、低流量輸入清洗液；

C、循環；

D、浸泡；

E、高流量水泵循環；

F、沖洗；

G、重啟系統。

針對特殊污染物清洗有：清洗硫酸鹽垢、清洗碳酸鹽垢、清洗鐵錳污染、清洗有機物污染等。
